Hiiilfe ich stecke fest... 2-Reihen-Panorama

Hallo zusammen,

ich habe mein erstes Panorama gemacht.
Es besteht aus 2 Reihen und hat je Reihe 5 Bilder.

Per PTGUI habe ich alles zusammengefügt, aber jetzt beginnt mein Problem.

Es ist ein Gebäude mit wenig Platz davor, weshalb ich mit 14mm + 1,6 Crop fotografiert habe.

Das Ergebnis ist sehr seltsam. Klar, ich muss in Photoshop noch perspektivisch was ändern, aber selbst dann sieht alles komisch aus.
Oder ist es normal, dass ich erst perspektivisch ändern muss, dann verkrümmen und dann noch zerren, damit alle Fenster auf eienr Linie Liegen und das Gebäude nicht stürzt!?!?!

Ziel ist, das sehr rechtwinklige Gebäude realistisch und ohne stürzende Linien abzubilden....

Habe ich Fehler gemacht?
Die Ausgabe als Rectiliniear ohne compression ist doch richtig, oder?

DANKE FÜR EURE HILFE

lg nadine

»nadine84« hat folgendes Bild angehängt:

Zum Seitenanfang

Astroman

Super-User

Beiträge: 327

Link zum Beitrag

Mittwoch, 23. März 2011, 20:13

Soll das ne Kugel werden. Also 360°? Oder hast Du nur die "Front" geknipst? Wenn ja probier doch Photoshop (Automatisieren - PhotoMerge) zum Stitchen oder PtGui und dann bei den Panorama Ausgabe Einstellungen auf Rectlinear umstellen und HFOV und VFOV nach gutdünken einstellen.

Wo kämen wir hin, wenn jeder sagte, wo kämen wir hin und keiner ginge, um zu sehen, wohin wir kämen, wenn wir gingen.
Kurt Marti

Zum Seitenanfang

nadine84

Neu im Forum

Beiträge: 35

Link zum Beitrag

Mittwoch, 23. März 2011, 20:23

Keine Kugel, das ist nur die Front vor mir...

Gut, mit Rectiliniear war ich mir unsicher...

Was meinst du mit HFOV und VFOV?
Ist das die compression unten in PTGUI?

Dank dir

Zum Seitenanfang

marijonas

Mega-User

Beiträge: 2 820

Wohnort: Kaufbeuren

Beruf: Wasserträger

Link zum Beitrag

Mittwoch, 23. März 2011, 20:26

Zitat von »nadine84«

Ziel ist, das sehr rechtwinklige Gebäude realistisch und ohne stürzende Linien abzubilden....

Hallo Nadine,

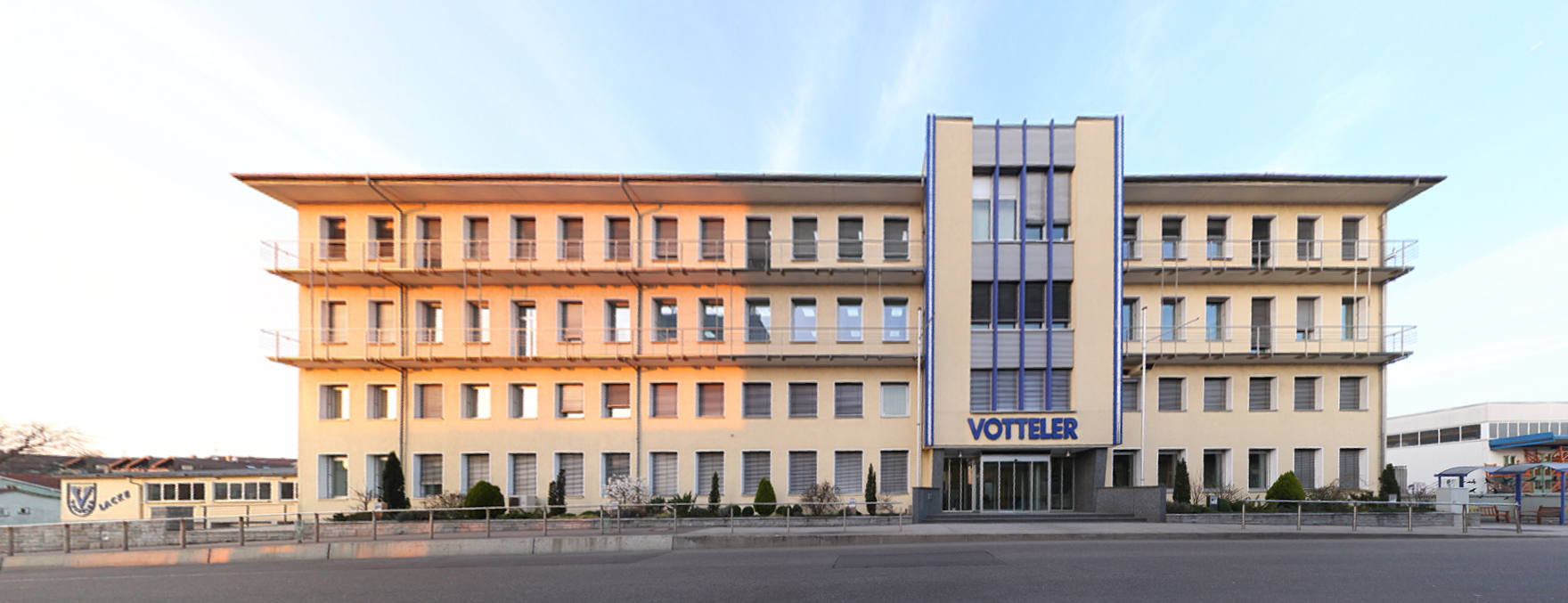

meinst Du so in etwa:

Ich habe es in meinem GraphicConverter nur entzerrt.

Eine andere Möglichkeit ist es das Zentrum in PTgui dort hin zu legen, wo Du lotrecht vor dem Gebäude stehst.
Dann passt es automatisch. Kannst Du unter 123 einstellen, so viel ich weiß.

Lieben Gruß

Richard

Virtual-Reality-Schulungen
Aktuelle Kugelpanorama Homepage
Kugelpanoramen Homepage

Dieser Beitrag wurde bereits 1 mal editiert, zuletzt von »marijonas« (23. März 2011, 20:35)

Zum Seitenanfang

Figo

Mega-User

Beiträge: 1 781

Wohnort: Bergheim bei Köln

Beruf: Panograph, Regisseur, Webdesign, App-Entwicklung

Link zum Beitrag

Mittwoch, 23. März 2011, 20:32

Hallo, Nadine,

setze in PTgui vertikale Linien im Controlpoint Editor. Weißt Du wie das geht? Links am Haus eine, rechts auch.
Dann steht das Haus gerade.

Gruß
Figo

Zum Seitenanfang

nadine84

Neu im Forum

Beiträge: 35

Link zum Beitrag

Mittwoch, 23. März 2011, 21:10

Genau so, Richards.... Sieht sehr gut aus... also einfach nur entzerren....

Figo, dein Weg hört sich auch interessant an! Ich finde aber keine Möglichkeit Linien einzuzeichnen. Wie geht das?

Gibt es eigentlich ein PTGUI handbuch bzw. Tutorial...

Zum Seitenanfang

Figo

Mega-User

Beiträge: 1 781

Wohnort: Bergheim bei Köln

Beruf: Panograph, Regisseur, Webdesign, App-Entwicklung

Link zum Beitrag

Mittwoch, 23. März 2011, 21:19

Hallo, Nadine,

Du wählst im Controlpoint Editor /(das ist der Reiter "Controlpoints")die SELBEN Bilder (links und rechts) aus. Dann suchst Du eine Vertikale. Bei Dir sind es ideale Mauern am Haus. Dort klickst Du oben im linken Bild genau auf der "Linie" an - ein neuer Controlpoint ist gesetzt. Jetzt verfolgst Du die vertikale Linie nach unten im rechten Bild. Dort wieder ein Klick. Nun hast Du eine vertikale Linie gesetzt.

Wichtig ist jetzt noch unten im Editor zu schauen, ob dort auch tatsächlich "vertical line" steht. Davon ist auszugehen, wenn Du die selben Bilder ausgewählt hattest.

Gehe dann in den Panorama Editor (Ctrl+E) und dann in der Leiste oben auf "Edit" und dort "Level Panorama" auswählen. Und wie von Geisterhand wird Dein Haus gerade!

Berichte mal ob es klappt!

F.

Zum Seitenanfang

Karotte

Mega-User

Beiträge: 906

Wohnort: Leipzig

Link zum Beitrag

Mittwoch, 23. März 2011, 21:23

Vertikale Controlpunktlinien funktionieren wie folgt:
1. Im Controlpoint Editor links und rechts das gleiche Bild einstellen.
2. Unten "Vertical line" auswählen.
3. links einen Punkt wählen und dann rechts auf einen anderen oben oder unten auf der selben Vertikalen.
4. Optimizer starten.

Im Optimizer sollte (unter Advanced) auch für das erste Bild die Haken bei Yaw, Pitch and Roll angehakt sein.

Tutorials gibt es auf der Webseite, aber leider nur in Englisch...

Grüße,
Marcus

www.LE-Pano.de

Zum Seitenanfang

Figo

Mega-User

Beiträge: 1 781

Wohnort: Bergheim bei Köln

Beruf: Panograph, Regisseur, Webdesign, App-Entwicklung

Link zum Beitrag

Mittwoch, 23. März 2011, 21:25

Hör mal, Mörchen... ist das jetzt einer neuer Wettstreit zwischen uns? Wer schreibt bei wem ab? ich erwarte erneut eine eidesstattliche Versicherung, dass Du nicht kopiert hast...

Zum Seitenanfang

Karotte

Mega-User

Beiträge: 906

Wohnort: Leipzig

Link zum Beitrag

Mittwoch, 23. März 2011, 21:26

@Figo: ohne Worte... Hab ich mir meinen Freiherr von und zu Titel zurück geholt :-)

www.LE-Pano.de

Zum Seitenanfang

Figo

Mega-User

Beiträge: 1 781

Wohnort: Bergheim bei Köln

Beruf: Panograph, Regisseur, Webdesign, App-Entwicklung

Link zum Beitrag

Mittwoch, 23. März 2011, 21:32

Zitat von »Karotte«

@Figo: ohne Worte... Hab ich mir meinen Freiherr von und zu Titel zurück geholt :-)

Zum Seitenanfang

nadine84

Neu im Forum

Beiträge: 35

Link zum Beitrag

Mittwoch, 23. März 2011, 21:48

Super, ich danke euch beiden!
Das klappt perfekt!

Ehrlich gesagt, habe ich es aber allein mit Figos Hilfe hinbekommen :-)

Karotte, willst du mir vielleicht erklären woher ich den richtigen Wert bei compression im Editor-Fenster erhalte? :-)))))
Oder bleibt der bei 0?

DANKE

Zum Seitenanfang

Karotte

Mega-User

Beiträge: 906

Wohnort: Leipzig

Link zum Beitrag

Mittwoch, 23. März 2011, 21:52

Lustig, die Einstellung hab ich vorher noch nie beachtet, ich würde also auf "in-Ruhe-lassen" tippen.
Keine Ahnung was die Kompression bewirkt, aber ich schreib ja eh nur die Tipps von anderen ab :-)

Staffelstab an Figo

Marcus

www.LE-Pano.de

Zum Seitenanfang

Figo

Mega-User

Beiträge: 1 781

Wohnort: Bergheim bei Köln

Beruf: Panograph, Regisseur, Webdesign, App-Entwicklung

Link zum Beitrag

Mittwoch, 23. März 2011, 21:54

"Kompression " hab ich auch keine Ahnung ehrlich gesagt. Nutze ich auch nicht, da ich in der Regel Kugelchens machen.

Gruß
Figo

PS: Möhrchen... Der nächste geht an Dich!!!
